Servicio de medicion para determinar fuerza de montaje y squeegee

Medicion de las fuerzas de montaje y squeegees

Las fuerzas de colocacion que afectan al ensamble durante el proceso de produccion pueden posiblemente influir en la calidad del producto final y necesitan ser considerada adecuadamente. La sobrecarga de los componentes durante el montaje puede provocar danos. Tradicionalmente, tales sobrecargas no se han detectado durante las pruebas del modulo, y el resultado es un aumento de las fallas tempranas en el campo. El cumplimiento de las fuerzas de squeegee especificadas durante la impresion de soldadura en pasta es tambien un parametro de calidad importante, pero en muchos casos no se tiene en cuenta. Las diferencias entre las direcciones de impresion, en particular, influyen en la calidad de la aplicacion de pasta y son difíciles de detectar utilizando las tecnicas de monitoreo de procesos actuales. Por estas razones, hemos desarrollado sistemas de medicion para la investigacion de montaje y fuerza de squeegees. CeTaQ ofrece estas pruebas como servicio.

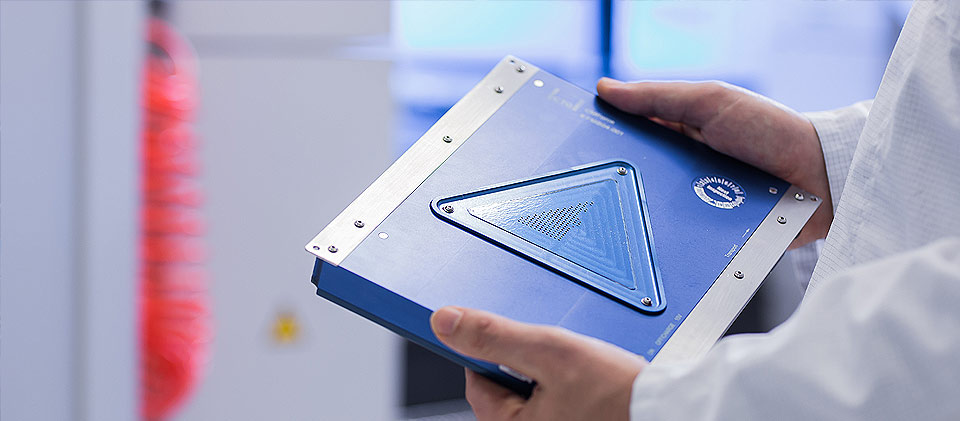

Medicion de la fuerza de montaje

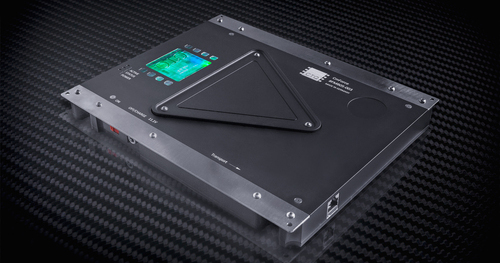

FMB04

La base para determinar las fuerzas de montaje es una herramienta de medicion con una superficie sensible a la fuerza. Esto se ejecuta a travas del sistema como una tablila de produccion real. Con la ayuda de un programa de montaje, que se crea de acuerdo con las especificaciones de CeTaQ, los componentes se colocan en la herramienta. Al hacerlo, CeTaQ ejecuta la evaluación de fuerza durante las tareas tipicas de montaje de produccion. Esto significa que la maquina funciona como lo hace durante la produccion y la herramienta de CeTaQ mide dinamicamente las fuerzas de montaje durante la operacion regular. Esto es importante porque es la unica forma de detectar los puntos debiles existentes.

Los datos recopilados se evaluan con la ayuda de un software especial. Se generan datos estadisticos sobre las fuerzas que se producen. Ademas, se pueden analizar las curvas de fuerza-tiempo de un solo montaje. Por supuesto, es posible desglosar las estadisticas en cabezas / boquillas de montaje individuales y así obtener un conocimiento detallado sobre el proceso de montaje

Con la ayuda de este procedimiento, las causas del aumento de fuerzas se pueden identificar rapida y facilmente, y se pueden iniciar medidas apropiadas para mejorar.

Medicion de la fuerza del squeegee

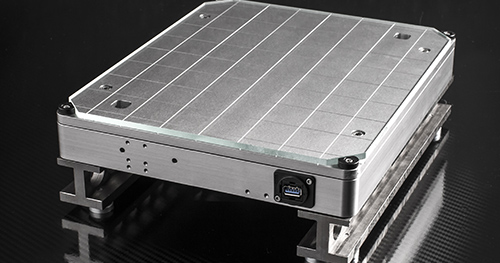

FMP03

Para medir la fuerza del squeegee, se coloca una herramienta de medicion en la mesa de impresion y se crea un programa de impresion con una fuerza nominal especifica. La impresora luego mueve el squeegee 25 veces en cada direccion de impresion sobre la placa del sensor, aplicando la presion de impresion como en una tablilla de produccion real. Cada trazo es registrado por la herramienta de medicion. Despues de esta prueba inicial, la prueba repetida se completara varias veces con diferentes fuerzas nominales crecientes. La fuerza nominal esta determinada por los valores típicos de la producción de los clientes. La evaluacion incluye lo siguiente:

  1. Confirmar la fuerza nominal especificada en el programa
  2. Encontrar diferencias entre las direcciones de impresion
  3. Establecer la repetibilidad a lo largo de 50 ciclos
  4. Evaluar la curva de fuerza sobre la superficie de medicion para patrones irregulares
