CmPrint 2.0 Basic : Medición dinámica de las fuerzas de las navajas (squeegee)

CmPrint 2.0 Basic

Los sistemas de medición CeTaQ CmPrint 2.0 Basic están diseñados para investigar la progresión de la fuerza de la navaja (squeegee) durante la impresión de la soldadura en pasta. La medición se realiza de forma dinámica durante el proceso de impresión durante todo el recorrido de la navaja (squeegee). La medición proporciona información sobre la fuerza aplicada y su comportamiento sobre el área de impresión.

Como primer paso del proceso de producción de SMT, la impresión de soldadura en pasta es de particular importancia. Su calidad tiene una influencia decisiva en todas las etapas posteriores del proceso. Las desviaciones de la fuerza realmente transmitida en comparación con la fuerza especificada en el programa, las diferencias entre las direcciones de impresión y la distribución de la fuerza sobre el área son rápida y fácilmente visibles con una medición CmPrint 2.0 Basic. Esto permite que las medidas necesarias de mantenimiento, reparación u optimización se lleven a cabo de manera selectiva. Además, los conocimientos adquiridos facilitan la planificación de nuevos productos, la introducción de nuevas tecnologías y ayudan en las decisiones de inversión. Por último, pero no menos importante, la prueba de las fuerzas de navaja (squeegee) es cada vez más a menudo parte de las auditorías. Las nuevas experiencias, hallazgos y requisitos de nuestro servicio de medición constituyen una base para el desarrollo continuo. Nuestra gran experiencia en la medición de miles de plantas le ayuda a cumplir eficientemente sus tareas de medición.

  • Especializado en los requerimientos de SMT
  • Mediciones directamente en la producción
  • Consideración de las características típicas de la máquina durante la planificación y el análisis de las mediciones
  • Evaluación optimizada para encontrar las causas raíz de los errores
  • Documentación rápida y detallada de los resultados
  • Consulta competente y bien familiarizada con las tareas de medición debido a la amplia experiencia de nuestro servicio de medición servicio de medición
  • Simplemente la respuesta habitual a "¿Cómo te aseguras ...?"

Una tarea frecuente de nuestro servicio de medición es la verificación de la precisión de la posición de los depósitos impresos. El siguiente fenómeno aparece a menudo durante las mediciones. Se miden varias impresoras del mismo tipo con el mismo material, tablilla, esténcil, navaja (squeegee) y pasta, una tras otra. Sin embargo, para obtener una imagen de impresión óptima, los parámetros de impresión como la fuerza de la navaja (squeegee) y, en algunos casos, la velocidad de la navaja (squeegee) deben ajustarse en algunas máquinas. La experiencia que hemos adquirido durante las pruebas está en línea con las observaciones de nuestros clientes de la producción real. Si un producto que funciona se desplaza a otra línea, o incluso a una línea idéntica, puede ser necesario ajustar la fuerza de la navaja (squeegee). Esto indica que estas impresoras difieren en su progresión de fuerza.

En este contexto, surgió la demanda de crear un dispositivo de medición con CmPrint 2.0 Basic que permita una evaluación rápida y fácil de la fuerza de la navaja (squeegee) durante el recorrido de la navaja (squeegee)

Una medición con CmPrint 2.0 Basic permite obtener declaraciones sobre la curva fuerza-tiempo de impresiones individuales, así como sobre el comportamiento de las fuerzas sobre varias impresiones. Para una imagen de impresión óptima, la fuerza de la navaja (squeegee) debe actuar uniformemente en toda el área de impresión.

Ejemplo fuerza-progresión temporal
En el estado inicial la fuerza-progresión no está ni siquiera sobre el área de impresión.

El ejemplo muestra la curva fuerza-tiempo sobre un movimiento de la navaja (squeegee). En el estado inicial esto no es constante. Después de un aumento de 60 a 65 N en la zona frontal, la fuerza disminuye en un 25 % de 65 a 50 N en el segundo tercio del rango de presión. El departamento de servicio del fabricante determinó un desgaste de la unidad de ajuste de la navaja (squeegee). Después del mantenimiento de esta unidad, la fuerza es uniforme en el área de impresión.

Otra pregunta importante es cómo corresponde exactamente la fuerza especificada en el programa de presión a la fuerza realmente introducida. Esto es particularmente importante en las líneas de producción donde los mismos productos se producen en líneas diferentes.

Ejemplo de desviación del nominal
En el estado inicial el valor fijado se desvía fuertemente del valor real.

En el ejemplo anterior, 60 N se establecen en el programa de impresión. La navaja (squeegee) ejerce una fuerza de 130 N. Esto corresponde a una diferencia de alrededor del 110 %. Tales desviaciones pueden ser corregidas normalmente calibrando la máquina. Esto, por supuesto, presupone que se conocen por mediciones.

Además de la desviación del valor nominal, también son importantes las diferencias entre las direcciones de las navajas (squeegees). Los siguientes ejemplos lo ilustran.

ejemplo de diferencias entre las direcciones de la navaja/ squeegee
En el estado inicial las fuerzas transmitidas dependen de la dirección de la navaja (squeegee)

Con un valor objetivo establecido de 50 N, la desviación de la impresión hacia enfrente es de 20 N o 40 %.

Ejemplo de desviación de impresión hacia enfrente
En la dirección de impresión de atrás hacia enfrente el sistema muestra una diferencia de 5 N en un período de 25 presiones. La impresión hacia atrás no muestra este efecto.

También en este ejemplo hay una diferencia entre la impresión hacia enfrente y hacia atrás de alrededor del 10 %. Además, la fuerza de la navaja (squeegee) de la impresión hacia enfrente tiene una desviación de 5 N durante un período de 25 impresiones.

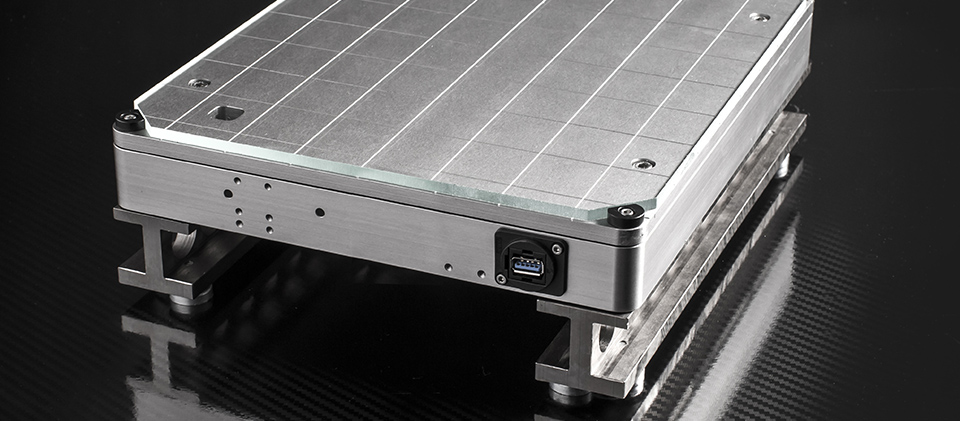

Tablero de sensores

El componente central del sistema de medición es un tablero de sensores con un área de medición rectangular de 300 x 250 mm. Esto se fija en la mesa de impresión de la impresora que se va a medir. Hay diferentes alturas de soporte dependiendo del tipo de impresora. La electrónica de medición necesaria se conecta a los sensores a través de un cable USB. Las fuerzas que actúan en la superficie del sensor son registradas y analizadas por el software CmForce.

El tablero de sensores permite la medición de todas las impresoras de pasta comunes y funciona de forma completamente independiente del fabricante.

Software CmForce

El software correspondiente CmForce analiza y guarda los resultados de las mediciones. Las características más importantes son:

  • Visualización en vivo de la curva fuerza-tiempo
  • Análisis de la curva fuerza-tiempo
    • Consistencia de la fuerza de la navaja (squeegee) sobre el recorrido de la misma
    • Separación y comparación de las dos direcciones de la navaja (squeegee) (enfrente y atrás)
  • Evaluaciones estadísticas
    • Mida la fuerza de la navaja (squeegee) y compárela con los valores programados
    • Análisis de la reproducibilidad en varias impresiones
    • Cálculo de las características de la capacidad
  • Un protocolo HTML de un clic con todos los resultados
  • Exportación de datos para CmCStat6.0 Expert

Procedimiento de una medición

Antes de la primera medición debe estar disponible un programa de impresión correspondiente o recién creado. Recomendamos al menos 25 medidas para cada dirección de la navaja (squeegee). El tiempo de medición requerido es esencialmente igual al tiempo que la impresora necesita para el procesamiento. Después de terminar la medición, los datos se analizan directamente. Por ejemplo, se pueden detectar desviaciones del valor objetivo establecido, diferencias entre las direcciones de impresión o inconsistencias en la distribución de la fuerza. Se recomienda repetir la medición con los niveles de fuerza típicos de la producción.

Al final, se puede generar un protocolo con un solo clic y así se puede documentar el estado del equipo.

Los clientes que poseen un CmController con CmCStat6.0 Expert también tienen la posibilidad de exportar los datos y de analizarlos, documentarlos y archivarlos en CmCStat6.0.

Especificaciones Técnicas

  • Área de los sensores de medición: 300 x 250 mm
  • Altura: dependiendo de la altura de impresión de la impresora de pasta
  • Rango de medida: 2 - 500 N
  • Incertidumbre (U): \(\pm 0.5\) N
