Servicio de medicion para determinar la precision de posicionamiento de equipos SMT

Precisión de posicionamiento

La precision de posicionamiento para el movimiento del gantry x-y es una caracteristica de calidad definitoria que se puede usar para la mayoría de los equipos SMT, tales como maquinas de pick and place, dispensadoras, impresoras, laser, etiquetadoras y routers. El principio de medicion para estas diferentes tareas es siempre el mismo.

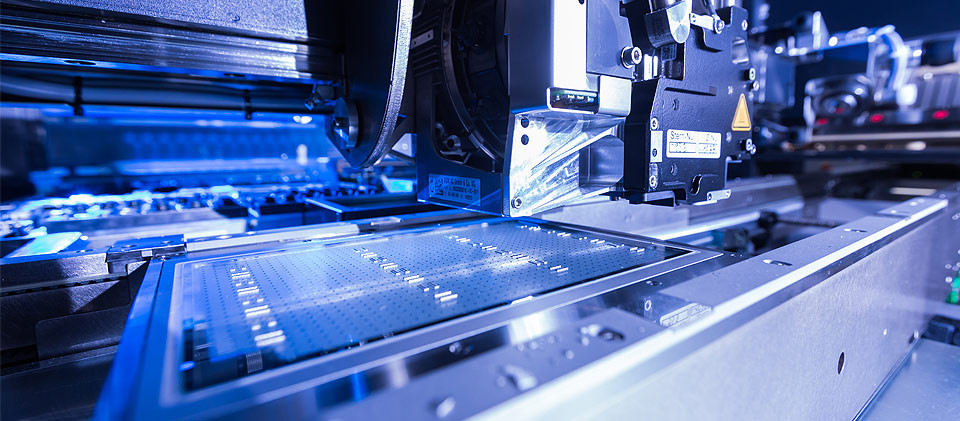

Estas medidas se basan en una tablilla de vidrio estructurado de alta precision. Diferentes tamanos estan disponibles dependiendo de la tarea de medicion. La tablilla de vidrio se procesa en la maquina para ser medido como una tablilla de produccion regular y se ensambla con componentes u otros objetos de medicion. Luego se coloca en el CmController y las posiciones de los componentes estan determinadas por la medida relativa. Esto significa que el objeto de medicion a medir y las estructuras de referencia en la tablilla de medicion se encuentran en el mismo campo de vision de la camara. Esto permite medir la posicion de los componentes montados con alta precision y robustez. Este metodo permite la medicion en las inmediaciones del equipo en cuestion. No se requiere una sala de medicion especial de temperatura controlada.

La precision de medicion lograda de esta manera permite una medicion confiable de maquinas con limites de especificacion de hasta +/- 5 µm, dependiendo de la tarea de medicion.

Sobre la base de los resultados de dichas mediciones, se pueden extraer conclusiones sobre el comportamiento de los ejes de la maquina u otros componentes involucrados. Ahora se puede optimizar la maquina o se puede encontrar y corregir la causa de algunos errores en produccion.
