- Especializado en los requisitos de SMT
- Mediciones directamente en la producción, no se necesita una sala de medición costosa
- Consideración de las características típicas de la máquina durante la planificación y el análisis de las mediciones
- Evaluación optimizada para encontrar las causas de los errores
- Documentación rápida y detallada de los resultados
- Consulta competente y bien familiarizada con las tareas de medición debido a la amplia experiencia de nuestro servicio de medición servicio de medición
- Simplemente la respuesta habitual a "¿Cómo te aseguras...?"

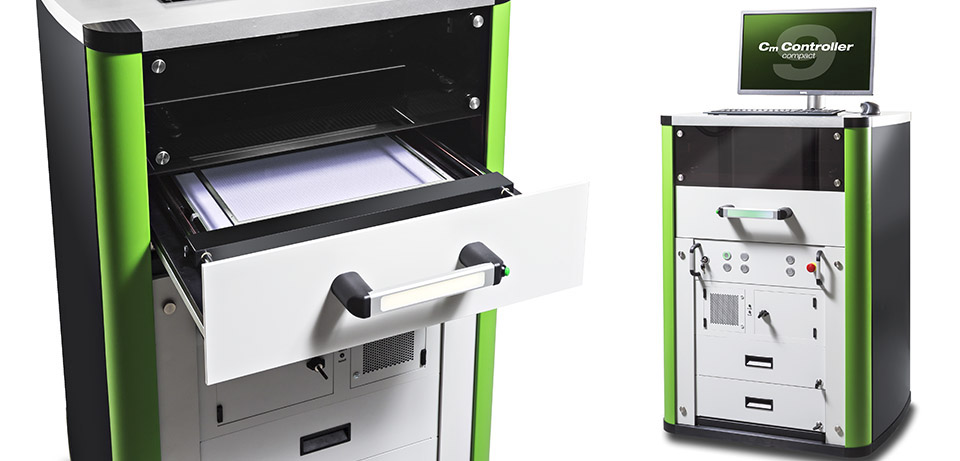

CmController 9 : Último diseño, ergonomía mejorada, más rápido y preciso que sus predecesores
CmController 9
El CeTaQ CmC9 son sistemas de medición de posición para el estudio de las capacidades de las máquinas, adaptados a las especificidades de los sistemas SMT. Su utilización permite analizar y optimizar el comportamiento de la precisión del proceso de producción y detectar las causas de los errores en una fase temprana. Los resultados así obtenidos facilitan la planificación de nuevos productos, la introducción de nuevas tecnologías y ayudan en las decisiones de inversión. Además, la prueba de la capacidad de las máquinas es una parte importante de las auditorías.
Con un legado de 30 años de investigación y desarrollo, el CmC9 es la culminación de una tecnología de vanguardia, una ingeniería rigurosa y un diseño centrado en el usuario, lo que lo convierte en el sistema de medición más avanzado para la capacidad máquina/proceso en SMT disponible en la actualidad.
Las nuevas experiencias, hallazgos y requisitos de nuestro servicio de medición constituyen la base para un desarrollo continuo. Nuestra gran experiencia en la medición de miles de sistemas le ayuda a cumplir sus tareas de medición de manera eficiente.
La calidad de la producción en la tecnología de montaje en superficie (SMT) se ve considerablemente influida por la precisión de posicionamiento de los sistemas implicados. El conocimiento de esta precisión de posicionamiento permite detectar tempranamente los puntos débiles que puedan existir y tomar las medidas adecuadas. Lo ideal es hacerlo antes incumplir con los requisitos del producto y se reduzca la calidad del mismo. Este escenario es un caso clásico de uso para el control estadístico de procesos (SPC). Sin embargo, hay que tener en cuenta algunas características especiales del proceso de SMT.
El montaje en superficie es un proceso en cadena en el que las influencias de los distintos pasos del proceso se superponen para formar una calidad global. La evaluación de la funcionalidad de un ensamblaje electrónico al final de la cadena de producción es atributiva, es decir, la placa de circuito impreso funciona o no funciona. Sobre esta base, no es posible obtener ninguna información sobre la precisión de la posición de los sistemas involucrados en el proceso (véase también). Por lo tanto, es necesaria la medición específica de cada sistema individual.
Con la ayuda del CmControllers es fácil utilizar las ventajas del control de procesos estáticos también en el montaje en superficie. Permite una evaluación rápida y completa sobre el comportamiento de precisión del equipo que interviene en el proceso de producción, como las impresoras de pasta de soldadura, las montadoras de componentes, las dispensadoras de goma, etc. Esto permite comprender las influencias aleatorias y sistemáticas y, de ser necesario, tomar medidas correctivas.
El diagrama muestra los resultados de una prueba en el estado inicial. Los sistemas medidos no cumplen con las especificaciones requeridas.
El software del CmControlador CmCStat6.0, que está optimizado para las necesidades del montaje en superficie, hace que las causas del incumplimiento de las especificaciones sean fácilmente visibles. El enfoque principal es el análisis de los valores medidos en relación con los problemas. Esto va mucho más allá del cálculo habitual de los valores de capacidad y de la afirmación "pasó" o "falló".
Mientras que muchos sistemas dejan al usuario en la oscuridad sobre las razones de esto después de la evaluación "fallida", CmCStat6.0 apoya la determinación de las causas raíz del error. El programa tiene amplias opciones de evaluación estadística, agrupación de valores medidos y visualización gráfica, lo que permite un análisis eficiente y específico de las causas de los errores. Porque sólo si se conocen con exactitud las causas de un mal resultado, se pueden tomar medidas específicas para mejorar.
Las mediciones se basan en tablillas de alta precisión hechas de vidrio. Estos pasan por el proceso para ser medidos de la misma manera que los productos de su fabricación. Por ejemplo, las resistencias 0402 están colocadas en la tablilla de medición. El programa de colocacion se adapta individualmente a los requisitos del tipo de máquina respectivo mediante el software CmController CmCStat6.0. La información detallada sobre el procedimiento de una prueba se puede encontrar aquí.
Potentes algoritmos aseguran una baja incertidumbre de medición e independencia de las condiciones ambientales. Las mediciones se llevan a cabo en las inmediaciones del equipo que se va a probar directamente en la zona de producción. Esto ahorra largas distancias y una sala de medición especial con aire acondicionado. Los cortos tiempos de medición permiten un alto tamaño de la muestra y, por lo tanto, aseguran una alta certeza estadística de los resultados.
