- Dimensiones (LxAxA): aprox. 746 x 675 x 1510 mm
- Altura de trabajo: aprox. 1150 mm
- Peso: aprox. 185 kg
- Sistema de tres ejes
- Área de trabajo: aprox. 340 x 300 x 5 mm
- Soporte universal extensible de medición para tablillas de medición de hasta aprox. 340 x 240 mm
- Sistema de cámara con óptica telecéntrica y un tamaño de campo de visión de 6 x 5 mm
- iluminación de luz transmitida
- Sistema de ruedas

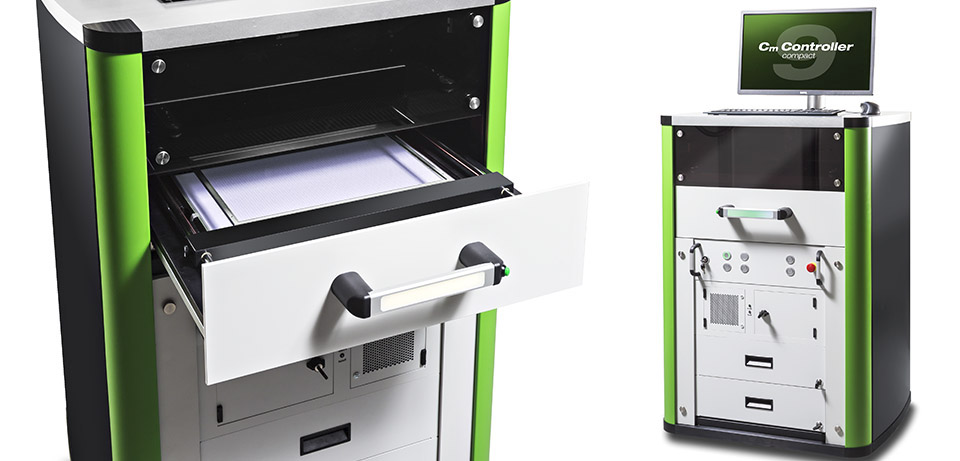

CmController 9: Nuevo diseño, mejor ergonomía, más rápido y más preciso que sus predecesores
CmController 9
El CmC9 es nuestro modelo de alta gama y el miembro más reciente de la familia CeTaQ CmController. Durante su desarrollo, el objetivo fue aumentar la velocidad de medición y mejorar la precisión al mismo tiempo. Su concepto de operación optimizado reduce los tiempos de configuración. Un indicador LED en la empuñadura permite ver rápidamente el estado de funcionamiento actual.
El CmC9 viene con el software del CmControlador CmCStat6.0 Experto ya incluido. Su amplia gama de funciones permite, por ejemplo, la inspección simultánea de varios carteles en una línea. También incluye algoritmos mejorados cuando se utilizan diseños de grupos. Ambos ofrecen la posibilidad de utilizar la ventana de mantenimiento de forma óptima para obtener una rápida visión general de la precisión de la colocación.
El software CmCStat6.0 permite planificar, analizar y archivar las mediciones. Con el Nivel Experto se dispone de una amplia gama de funciones. Esto permite la realización de una amplia gama de pruebas.
- Adecuado para determinar la precisión de posicionamiento de:
- Colocación de SMT
- Dispensadoras de SMT
- Impresoras de tablillas SMT
- Sistemas de etiquetado láser SMT
- SMT cortadoras
- Trazabilidad garantizada de los resultados de las mediciones mediante la documentación de las líneas y la configuración de la máquina en una base de datos
- Diseño de una matriz de prueba individual con disposición regular o libre de los puntos a probar
- Diseños de grupos/patrones con múltiples componentes de chips en una ventana de medición para aumentar la velocidad de medición con un mayor alcance de la prueba
- Prueba de máquinas individuales o prueba simultánea de varias máquinas en la misma línea con la misma gama de componentes y la misma especificación
- Uso de componentes SMT reales e ideales o componentes para calibración de vidrio
- Programas de prueba compatibles con el IPC 9850
- Opciones para diferentes configuraciones de cabezal/boquilla/cámara para la planificación y evaluación de la prueba
- Apoyo para encontrar las causas de las desviaciones
- Agrupación de los valores medidos con respecto al valor general, por ejemplo, valor individual de ciertas cabezas
- Amplia visualización gráfica de los valores medidos
- Análisis de tendencias
- Simulación de correcciones
- Cálculo de las características de capacidad según el método de percentil
- Apoyo a diferentes modelos de distribución
- Fácil creación de reportes de las pruebas en formato PDF
- Exportación de valores medidos en varios formatos de datos, por ejemplo CSV y DFQ
Software de visión para llevar a cabo la medición.
- Algoritmos de correlación altamente precisos y robustos
- Mejora de la medición de ángulos en los componentes chip
- Incremento de la velocidad de medición para los planes de prueba con diseños de grupo o patrón
La exactitud de la medición se comprueba con ayuda de una tablilla de medición calibrada del tipo MPL00 basada en la IPC 9850, que cumple los requisitos especificados allí con respecto a la capacidad y la reproducibilidad del instrumento de medición para que se verifiquen los siguientes límites del proceso.
La velocidad de medición depende en gran medida del diseño de la prueba. Por esta razón, la siguiente información se refiere a la medición con el MPL00, que también se utiliza para probar la capacidad del instrumento de medición. Para la prueba se inicia el software de visión CmCVis2 y se define el punto cero de la placa de medición.
